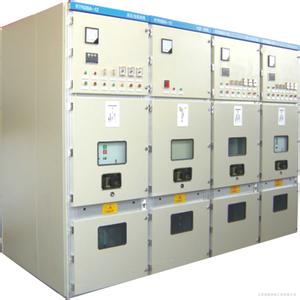

KYN28A-12 GZS1 型铠装移开式交流金属封闭开关柜

产品简介：KYN28A-12型户内金属铠装式开关设备（以下简称开关柜设备）系3~10kV三相交流50/60Hz母线及单母线分段系统的成套配电装置。主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。本开关设备满足DL/T404、IEC298、GB3906等标准要求具有防止带负荷推拉断路器手车，防止误入分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，可配用BVE、VS1真空断路器，又可配用ABB公司的VD4真空断路器和施耐德公司的EV12S真空断路器。实为一种性能优越的配电配电装置。

1	环境温度：	不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃。
2	海拔高度：	海拔不超过1000m。
3	相对湿度：	日平均值不超过95%，月平均值不超过90%。
4	地震烈度：	不超过8度。
5	水蒸气压力：	日平均值不超过2.2kPa,月平均值不超过1.8kPa。
6		无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

序号	名称	单位	数值
1	额定电压	kV	12
2	额定电流	A	630 1250 1600 2000 2500 3150 4000
3	额定频率	Hz	50/60
4	1min工频耐受电压极间、对地	kV	42
5	1min工频耐受电压隔离断口	kV	48
6	雷电冲击耐受电压（峰值）极间、对地	kV	75
7	雷电冲击耐受电压（峰值）隔离断口	kV	85
8	主母线额定电流	A	630 1250 1600 2000 2500 3150 4000
9	分支母线额定电流	A	630 1250 1600 2000 2500 3150 4000
10	额定短路开断电流	kA	20 25 31.5 40 50
11	额定短时耐受电流/额定短路持续时间	kA/4S	20 25 31.5 40 50
12	额定峰值耐受电流	kA	50 63 80 100 125
13	额定短路关合电流	kA	50 63 80 100 125
14	1min辅助回路工频耐受电压	V	2000
15	防护等级		IP4X(断路器门或隔室间打开为IP2X)
16	辅助控制回路额定电压	V	交流或直流110/220
