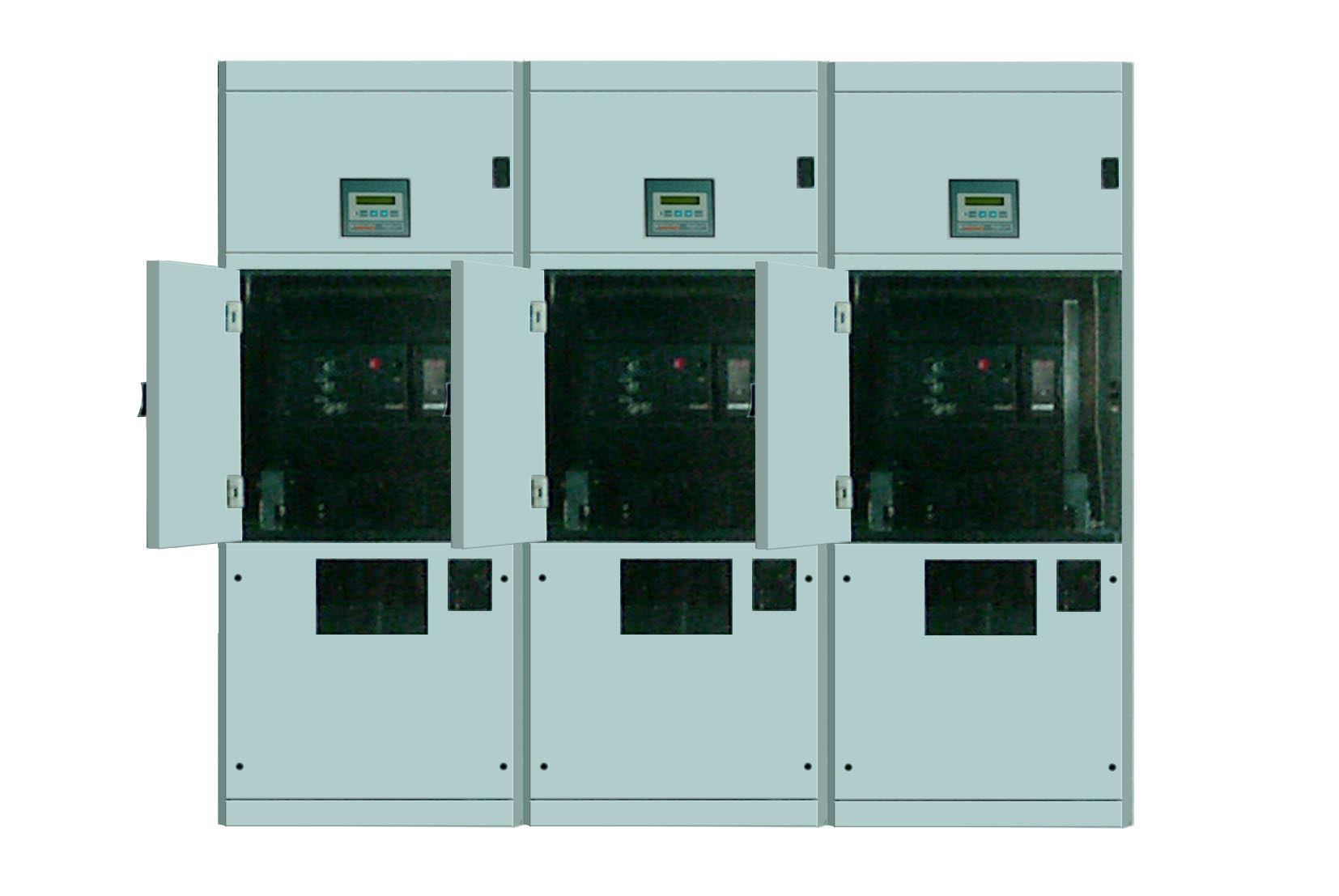

MVnex 12kV型铠装移开式交流金属封闭开关柜

产品简介：MVnex金属铠装开关柜，是施耐德公司授权我公司生产的一款中压金属铠装式中置柜，整个柜体分有四个完全独立的隔室：母线室、电缆室、断路器室、低压室，采用中置式断路器手车结构设计，配用施耐德电气生产的EV12真空断路器。主要用于3.6~12kV配电系统。手车及开关柜全部符合IEC298及GB3906-91标准及“五防”闭锁的要求，运行安全可靠。该设备可用于分断-关合各种阻性、感性及容性负载。

1	环境温度：	不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃。
2	海拔高度：	海拔不超过1000m。
3	相对湿度：	日平均值不超过95%，月平均值不超过90%。
4	地震烈度：	不超过8度。
5	水蒸气压力：	日平均值不超过2.2kPa,月平均值不超过1.8kPa。
6		无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

序号	名称	单位	数值
1	额定电压	kV	12
2	额定电流	A	630 1250 1600 2000 2500 3150 4000
3	额定频率	Hz	50/60
4	1min工频耐受电压极间、对地	kV	42
5	1min工频耐受电压隔离断口	kV	48
6	雷电冲击耐受电压（峰值）极间、对地	kV	75
7	雷电冲击耐受电压（峰值）隔离断口	kV	85
8	主母线额定电流	A	630 1250 1600 2000 2500 3150 4000
9	分支母线额定电流	A	630 1250 1600 2000 2500 3150 4000
10	额定短路开断电流	kA	20 25 31.5 40 50
11	额定短时耐受电流/额定短路持续时间	kA/4S	20 25 31.5 40 50
12	额定峰值耐受电流	kA	50 63 80 100 125
13	额定短路关合电流	kA	50 63 80 100 125
14	1min辅助回路工频耐受电压	V	2000
15	防护等级		IP4X(断路器门或隔室间打开为IP2X)
16	辅助控制回路额定电压	V	交流或直流110/220

> MVnex HP中压金属铠装移出式中置开关柜样本点击下载
