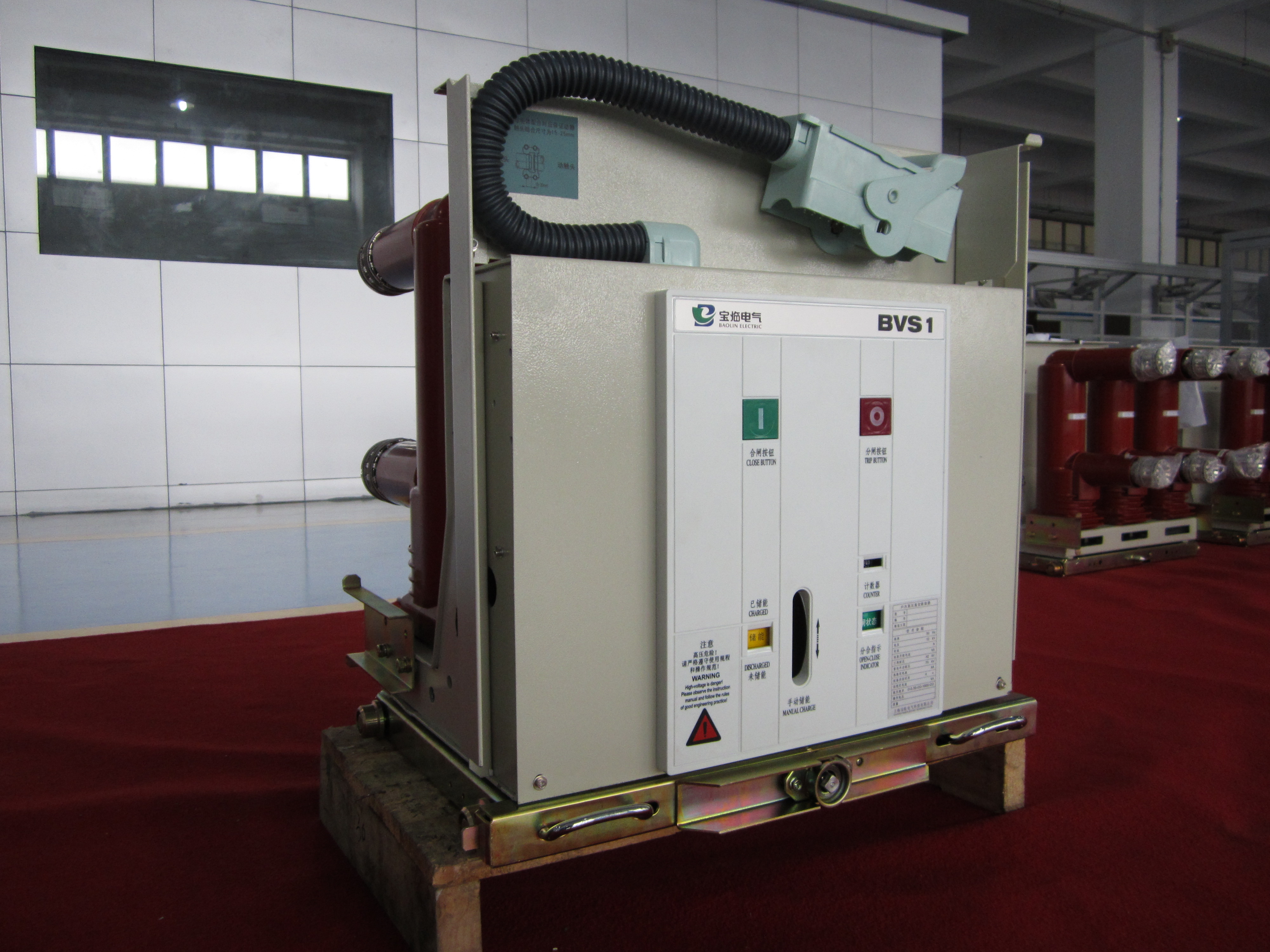

BVS1-12T型高压真空断路器

产品简介：BVS1-12/T型真空断路器是上海宝临电气科技有限公司最新开发的中压真空断路器，该产品整体结构为弹簧操动机构与断路器本体一体化设计，采用性能卓越的固封极柱技术，配合模块化弹簧操动机构，保证了断路器优越的电气性能与机械性能。该系列产品代表了中压断路器设计和制造的先进水平。 BVS1-12/T型真空断路器是三相交流50Hz、额定电压3.6~12kV户内高压开关设备，供工矿企业、发电厂及变电站作为控制和保护之用，并适用于频繁操作的场合。具备完善的机械及电气联锁功能，适配国内主流开关柜使用。该产品性能优异，广泛用于：工业:化工、冶金、建筑业、制造业；民用：住宅小区、医院、企业单位配电；交通：地铁、高速铁道等。

1	环境温度：	不高于+40℃，不低于-15℃。且24h内平均温度不超过+35℃。
2	海拔高度：	海拔不超过1000m。
3	相对湿度：	日平均值不超过95%，月平均值不超过90%。
4	污染等级：	III级。
5		无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。
6		无剧烈震动、颠簸的场所。

序号	项目	单位	数值
1	额定电压	KV	12
2	额定短时工频耐受电压(1min）		42
3	额定雷电冲击耐受电压(峰值)		75
4	额定频率	HZ	50
5	额定电流	A	630~4000
6	额定短路开断电流	kA	20/25/31.5/40/50
7	额定短时耐受电流(4s)	kA	20/25/31.5/40/50
8	额定峰值耐受电流	kA	50/63/80/100/125
9	额定短路关合电流	kA	50/63/80/100/125
10	二次回路工频耐受电压(1min）	V	2000
8	额定单个/背对背电容器组开合电流	A	630/400
9	分闸时间（额定电压）	ms	20～50
10	合闸时间（额定电压）	ms	35～70
11	机械寿命	次	30000（40kA、50kA为10000）
12	额定短路电流开断次数	次	50（40kA为20、50kA为12）
13	动、静触头允许磨损累计厚度	mm	3
14	额定合闸操作电压	V	AC110/220 DC110/220
15	额定分闸操作电压	V	AC110/220 DC110/220
16	储能电机额定电压	V	AC110/220 DC110/220
17	储能电机额定功率	W	80
18	储能时间	S	≤10
19	触头开距	mm	9±1
20	超行程	mm	3.5±0.5
21	触头合闸弹跳时间	ms	≤2（40kA、50kA≤3）
22	三相分、合闸不同期性	ms	≤2
23	平均分闸速度（触头分开~6mm）	m/s	1.2±0.3
24	平均合闸速度	m/s	0.7±0.2
25	触头分闸反弹幅值	mm	≤2
26	触头合闸接触压力	mm	2200±100（20kA、25kA）
27	额定操作顺序	N	O-0.3s-CO-180s-CO

注：4000A需强制风冷。
