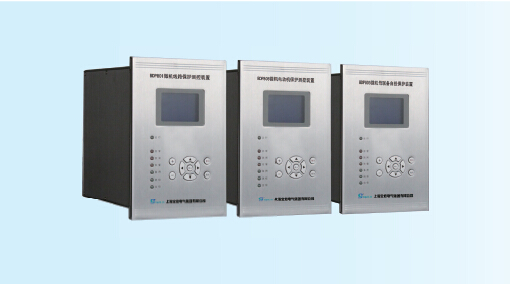

BDP820A发电机组保护测控装置

型号

主要功能

名称

应用场合

BDP821A

差动速断/比率差动/ TA断线告警及闭锁/复压(记忆)过流保护(选投)/ 过负荷/负序过负荷/逆功率保护/频率异常保护/ TV断线检查及告警/

数字式发电机差动保护测控装置

100MW及以下汽轮/水轮发电机

BDP822A

复合电压闭锁(记忆)过流保护/定时限负序过流保护/过电压保护/转子一点/两点接地保护/失磁保护/6路非电量保护/3U0/3I0定子接地保护/横差保护/纵向零序电压保护(选配)/ 轴电流保护(选配)/ TV断线检查及告警/分散式故障录波/10路外部遥信开入采集，装置遥信变位，事故遥信/3组遥控输出(可用于遥控MK、励磁等)/ 10M/100M以太网通信及网络软件对时/1路直流（4～20mA或0～5V）测量（选配）。

数字式发电机后备保护测控装置

100MW及以下汽轮/水轮发电机

BDP823A

同期合闸/无压合闸/组调速调压控制（可选择手动或自动投退）/遥控同期方式/无压方式/遥控投退同期对象/机组/首次打破机组型/线路型两种同期类型限制，本装置设置了四种同期类型/装置故障或告警闭锁调速调压及合闸出口/智能化随运行方式改变同期点类型/智能化测量断路器导前时间/允许同频合闸/机组型同期点无压方式可选择/10路强电遥信开入采集、装置遥信变位（可扩展至26路开入）/对象选择、机组选择、起动同期、无压方式等均可遥控/Us、Ug、fs、fg、ΔU、Δf、Δφ、df/dt等模拟量的遥测。

智能准同期装置

同步发电机组

BDP824A

装置可对4个同期点及2台机组调速调压控制进行手动选择切换，包括电压回路、合闸回路及信号回路的切换。

智能准同期选点装置

电动机
